Как измерить скорость потока вертикального насоса?

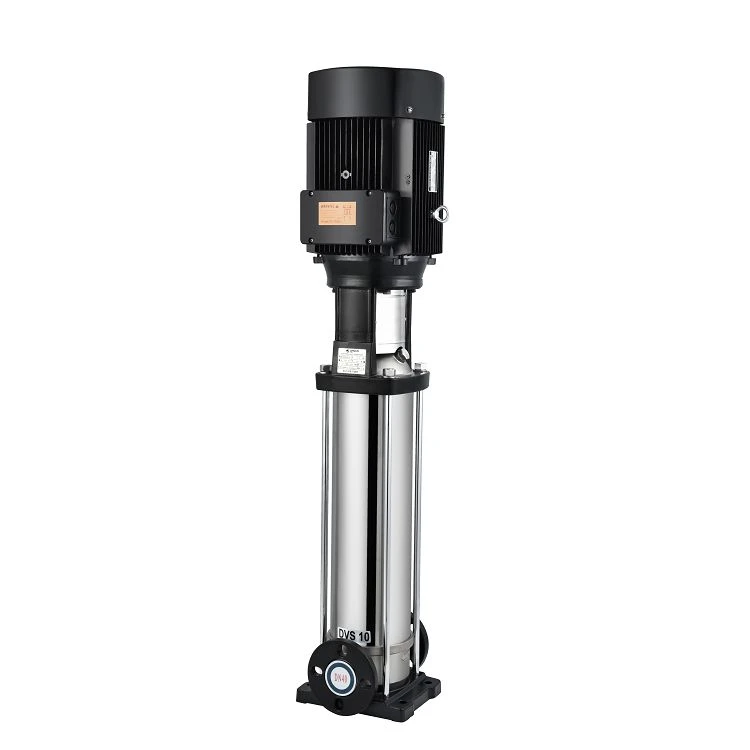

Привет! Как поставщик вертикальных насосов, меня часто спрашивают о том, как измерить скорость потока вертикального насоса. Это важный аспект, независимо от того, используете ли выВертикальный встроенный многоступный центробежный насос, аМногоступенчатый центробежный насос из нержавеющей стали, илиЛегкий вертикальный многоступенчатый центробежный насосПолем Итак, давайте погрузимся прямо и исследуем различные методы для измерения скорости потока этих насосов.

Почему измерение расхода имеет значение

Во -первых, почему мы вообще беспокоимся о измерении скорости потока? Ну, это очень важно по ряду причин. С одной стороны, это помогает в оценке производительности насоса. Вы хотите знать, работает ли ваш насос так же эффективно, как и должно быть. Если скорость потока слишком низкая, это может означать, что есть проблема с насосом, например, засорение или изношенная часть. С другой стороны, если он слишком высок, это может тратить энергию и вызвать ненужный износ на насосе.

Это также важно для управления процессом. Во многих промышленных приложениях правильная скорость потока имеет решающее значение для правильной работы всего процесса. Например, на водоочистной установке необходима правильная скорость потока воды через различные стадии очистки, чтобы обеспечить надлежащее обработку воды.

Методы измерения скорости потока

1. Объемный метод

Объемный метод является одним из самых простых способов измерения скорости потока. Все, что вам нужно, это контейнер с известным объемом и секундомер. Вот как это работает:

• Во -первых, вы направляете выход вертикального насоса в контейнер. Начните секундомер, как только начнете заполнять контейнер.
• Продолжайте заполнять контейнер, пока он не наполнится. Затем остановите секундомер.
• Скорость потока (Q) может быть рассчитана с использованием формулы Q = V / T, где V - объем контейнера, а T - это время, которое требуется для заполнения контейнера. Например, если ваш контейнер имеет объем 1 кубического метра, и для его заполнения потребовалось 60 секунд, скорость потока составляет 1 м³ / 60 с = 0,0167 м³ / с.

Преимущество этого метода - его простота. Вам не нужно причудливое оборудование. Тем не менее, это не очень практично для непрерывных измерений или для крупномасштабных применений. Это более подходит для малых масштабных испытаний и получения приблизительной оценки скорости потока.

2. Метод склона кребной пластины

Метод печи на пластине немного более сложный. Плета в отверстии - это тонкая пластина с отверстием посередине. Он установлен в трубопроводе, через который насос разряжает жидкость.

• Когда жидкость проходит через отверстие, на тарелке есть падение давления. Падение давления связано со скоростью потока. Вы можете измерить падение давления, используя датчики давления по обе стороны от пластины отверстия.
• Скорость потока может быть рассчитана с использованием уравнения Бернулли и некоторых коэффициентов, которые зависят от свойств пластины отверстия и жидкости. Общая формула для скорости потока через пластину отверстия составляет q = c * a * √ (2Δp / ρ), где C является коэффициентом разряда, A - область отверстия, Δp - падение давления на отверстие, а ρ - плотность жидкости.

Метод отверстия пластин широко используется в промышленных приложениях, поскольку он может обеспечить относительно точные измерения. Но у него есть некоторые недостатки. Пластина отверстия может вызвать значительную потерю давления в трубопроводе, что может повлиять на производительность насоса. Кроме того, установка и калибровка пластины отверстия и датчиков давления могут быть немного сложными.

3. Магнитный счетчик потока

Магнитные расходомеры, также известные как магнитные метры, являются популярным выбором для измерения скорости потока проводящих жидкостей, таких как вода.

• Принцип, лежащий в основе магнитного измерителя потока, основан на законе Фарадея электромагнитной индукции. Когда проводящая жидкость протекает через магнитное поле, созданное метром, индуцируется электродвижущая сила (EMF).
• Величина индуцированного ЭДФ пропорциональна скорости потока жидкости. Измеритель измеряет этот ЭДС и преобразует его в считывание скорости потока.
• Одна из замечательных вещей в магнитном потоке - это то, что у них нет движущихся частей. Это означает, что есть меньше износа, и они очень надежны. Они также не вызывают значительного падения давления в трубопроводе. Тем не менее, они могут быть довольно дорогими, и они работают только с проводящими жидкостями.

4. Ультразвуковой счетчик потока

Ультразвуковые расходомеры - еще один вариант. Есть два основных типа: транзит - время и доплеров.

• Транзит - Ультразвуковые расходомеры ультразвукового потока работают, отправляя ультразвуковые сигналы в направлении потока жидкости и на поток жидкости. Разница в то время, необходимое для того, чтобы сигналы проходили в двух направлениях, связана со скоростью потока жидкости.
• Допплеровские ультразвуковые расходы, с другой стороны, работают, измеряя частотный сдвиг ультразвуковых волн, отраженных от частиц или пузырьков в жидкости. Сдвиг частоты пропорционален скорости потока жидкости.
• Ультразвуковые расходомеры не являются навязчивыми, а это значит, что вам не нужно разрезать в трубопровод для их установки. Они также подходят для широкого спектра типов жидкости. Но на них может быть затронуто присутствие пузырьков воздуха или твердых частиц в жидкости, что может мешать ультразвуковым сигналам.

Факторы, влияющие на измерение скорости потока

Есть несколько факторов, которые могут повлиять на точность измерений скорости потока. Одним из них является вязкость жидкости. Если жидкость очень вязкая, она может повлиять на то, как она протекает через измерительное устройство. Например, в пластине отверстия вязкая жидкость может вызвать больше трения и другого падения давления, чем менее вязкая жидкость.

Температура жидкости также может оказать влияние. Изменения температуры могут вызвать изменения плотности и вязкости жидкости, что, в свою очередь, может повлиять на измерение скорости потока.

Состояние трубопровода является еще одним важным фактором. Если трубопровод является грязным или имеет шероховатую внутреннюю поверхность, он может вызвать турбулентность в потоке жидкости. Турбулентность может сделать измерение скорости потока менее точным, особенно для методов, которые зависят от гладкого и предсказуемого потока, таких как метод отверстия.

Советы для точного измерения

Чтобы получить наиболее точное измерение скорости потока, вот несколько советов:

• Убедитесь, что устройство измерения правильно установлено. Тщательно следуйте инструкциям производителя. Например, если вы используете пластину отверстия, ее необходимо установить точно перпендикулярно трубопроводу.
• Регулярно откалибруйте устройство измерения. Со временем точность устройства может дрейфовать, поэтому важно калибровать его по известному стандарту.
• Принять несколько измерений. Не полагайтесь только на одно измерение. Пройдите несколько измерений в разное время и в разных условиях, а затем вычислите среднее. Это может помочь уменьшить ошибку в измерении.

Заключение

Измерение скорости потока вертикального насоса является важной задачей, которая может помочь вам обеспечить надлежащую производительность насоса и эффективность ваших процессов. Существует несколько методов, каждый из которых имеет свои преимущества и недостатки. Независимо от того, выбираете ли вы простой объемный метод или более сложный измеритель магнитного потока, зависит от ваших конкретных потребностей, типа жидкости и масштаба вашего применения.

Если вы находитесь на рынке для вертикального насоса или нуждаетесь в дополнительной информации об измерении скорости потока, не стесняйтесь протянуть руку. Мы здесь, чтобы помочь вам найти правильный насос для ваших потребностей и предоставить вам всю необходимую поддержку для правильной работы и технического обслуживания. Свяжитесь с нами для получения более подробной информации и для начала обсуждения закупок. Мы с нетерпением ждем возможности работать с вами!

Ссылки

• «Жидкая механика» Фрэнка М. Уайта
• «Справочник по насосу» Игоря Дж. Карассика
